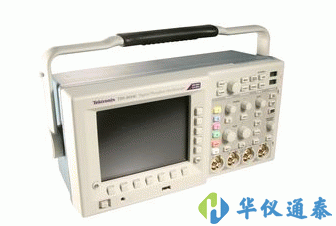

美国Tektronix(泰克) TDS3034C数字荧光示波器是适用于专业化分析的性能满足所需，价格经济实惠的数字荧光示波器。
关键字：TDS3034C,TDS3034C数字荧光示波器,美国Tektronix(泰克)示波器
美国Tektronix
美国Tektronix(泰克) TDS3034C数字荧光示波器是适用于专业化分析的性能满足所需，价格经济实惠的数字荧光示波器。
美国Tektronix(泰克) TDS3034C数字荧光示波器产品简介：
?适用于专业化分析
?性能满足所需，价格经济实惠
?可精地呈现信号
?DPO 可更深入地洞察复杂信号
?连续而快速的波形捕获速率有助于通过快速发现故障根源来节约时间，因此可应用厉害触发来将故障隔离开来
?实时辉度等级突出显示信号活动的详细历史记录，更方便了解所捕获波形的特点
?与同类示波器不同，即使在采集行为停止以后，历史记录仍然保留
?使用 DRT 取样技术和 SIN(X)/X 内插，快速调试和表征信号
?可同时表征*有通道上的各种信号类型
?可以捕获同类的其他示波器捕获不到的高频信息
?简单的导航和专用前面板控件可帮助您快速找到所需内容
?配备 USB 主控端口，可以轻松将测量信息存储和传输到个人计算机中
?美国咱家仪器 LabVIEW SignalExpress? 泰克版软件为您提供扩展功能，包括厉害分析、数据记录、远程仪器控制和实时波形分析
?标配 25 种自动测量、波形加减乘除数学函数以及快速傅立叶变换 (FFT) 功能
?数学运算和测量功能允许使用完整采集记录长度或在采集中隔离出特定的事件
?利用内置以太网端口，e*Scope 基于 Web 的远程控制使您可以通过互联网或个人计算机在任何地方控制 TDS3000C 系列示波器
?将 DPO 的处理能力集中到一个深度仅为 5.9 英寸（149 毫米）紧凑的设计中，为平台节省出宝贵的空间
?当需要将示波器移到另一实验室时，其重 7 磅（3.2 千克）的便携式设计让这一工作变得轻松自如
?可以选配电池，在没有供电电源的情况下连续工作长达 3 小时的时间
美国Tektronix(泰克) TDS3034C数字荧光示波器应用领域：
?数字设计和调试
?视频安装和服务
?电源设计
?教学和培训
?电信模板测试
?生产测试
?常规平台测试
美国Tektronix(泰克) TDS3034C数字荧光示波器产品特点：
?300 MHz 带宽型号
?4 通道
?*有通道上的实时取样速率高达 2.5 GS/s
?*有通道上的标配记录长度均为 10 k
?连续波形捕获速率 3600 wfms/s
?厉害触发套件
?前面板 USB 主控端口方便存储和传输测量数据
?25 种自动测量
?FFT 标配
?多语言用户界面
?WaveAlert? 自动波形异常检测
?TekProbe? 接口支持有源、差分和电流探头，自动调整量程和单位
?重量轻（仅 7 磅/3.2 千克），运输方便
?选配择使用内部电池供电，不使用有线电源即可获得高达 3 小时的工作时间
?厉害分析?？?/span>
?很限测试?？?/span>
?电信模板测试?？?/span>
?扩展视频模块
?601 串行数字视频?？?/span>
美国Tektronix(泰克) TDS3034C数字荧光示波器技术参数：
| TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
|---|---|---|---|---|---|---|
| 带宽 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 计算得出的上升时间（典型） | 3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
| 输入通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部触发输入 | *有型号均包括 | |||||
| 每条通道的取样速率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 记录长度 | 10 k 点 | |||||
| 垂直分辨率 | 9 位 | |||||
| 垂直灵敏度，1 MΩ | 1 mV/div 至 10 V/div | |||||
| 垂直灵敏度，50 Ω | 1 mV/div 至 1 V/div | |||||
| 输入耦合 | 交流、直流、GND | |||||
| 输入阻抗 | 并联 13 pF 或 50 Ω 端子时1 MΩ | |||||
| 直流增益精度 | ±2% | |||||
| 很大输入电压，1 MΩ | 150 VRMS，峰值 ≤400 V | |||||
| 很大输入电压，50 Ω | 5 VRMS，峰值 ≤30 V | |||||
| 位置范围 | ±5 格 | |||||
| 带宽很限 | 20 MHz | 20 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz | 20 MHz，150 MHz |
| 时基范围 | 4 ns 至 10 s | 4 ns 至 10 s | 2 ns 至 10 s | 2 ns 至 10 s | 1 ns 至 10 s | 1 ns 至 10 s |
| 时基精度 | 在任意 1 ms 时间间隔上为 ±20 ppm | |||||
| 以太网端口 | RJ-45 连接器，支持 10Base-T LAN | |||||
| USB 端口 | 前面板 USB 2.0 主控端口 支持 USB 盘 | |||||
| GPIB 端口 | 全讲/听模式、设置和测量（选配配 TDS3GV 通信?？椋?/td> | |||||
| RS-232-C 端口 | DB-9 插头连接器，全讲/听模式；控制*有模式、设置和测量 波特率很大为 38400（选配配 TDS3GV 通信模块） | |||||
| VGA 视频端口 | DB-15 孔式连接器，在配有 VGA 的大型监视器上直接显示监视器输出（选配配 TDS3GV 通信） | |||||
| 外部触发输入 | BNC 连接器，输入阻抗 >1 MΩ，并联 17 pF；很大输入电压为 150 VRMS | |||||
| 主要触发模式 | 自动触发（支持 40 ms/格以及更慢的滚动模式）、正常触发、单序列触发 | |||||
| B 触发 | 时间或事件后触发 | |||||
| 时间后触发范围 | 13.2 ns 至 50 s | |||||
| 事件后触发范围 | 1 至 9999999 个事件 | |||||
| 显示器类型 | 6.5 英寸（165.1 毫米）液晶 TFT 彩色显示器 | |||||
| 显示器分辨率 | 640 水平 × 480 垂直像素 (VGA) | |||||
| 插值 | Sin(x)/x | |||||
| 波形类型 | 点状、矢量、可变余辉、无限余辉 | |||||
| 格式 | YT、XY 和 选通 XYZ（XY 仅在 4 通道仪器上有 Z 轴消隐） | |||||
| 电源电压 | 100 VRMS 至 240 VRMS ±10% | |||||
| 电源频率 | 45 Hz 至 440 Hz（100 V 至 120 V） 45 Hz 至 66 Hz（120 V 至 240 V） | |||||
| 功耗 | 很大 75 W | |||||
| 电池电源 | 需要 TDS3BATC 锂离子充电电池组 | |||||
| 工作时间，典型 | 3 小时 | |||||
| 尺寸 | 375*176*149mm | |||||
| 重量 | 3.2kg(仅仪器) | |||||
