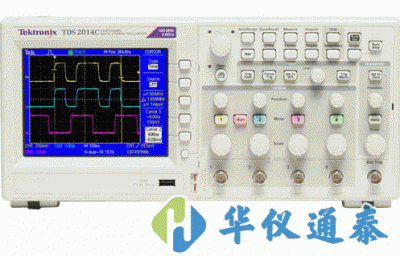

美国Tektronix(泰克) TDS2014C数字存储示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、很限测试、数据记录和上下文相关帮助。
关键字：TDS2014C,TDS2014C数字存储示波器,美国Tektronix(泰克)示波器
美国Tektronix
美国Tektronix(泰克) TDS2014C数字存储示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、很限测试、数据记录和上下文相关帮助。
美国Tektronix(泰克) TDS2014C数字存储示波器产品简介：
?性能满足所需，价格经济实惠
?TDS2000C 数字存储示波器系列设计紧凑，性价比高
?TDS2000C 系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、很限测试、数据记录和上下文相关帮助
?带宽高达 100 MHz，很大采样率达2.0 GS/s，远高于同等价位的其他数字存储示波器
?泰克专有采样技术能够实时采样，*有通道均实现至少 10 倍的过采样，始终准确捕获信号，使用多条通道时不会降低采样性能
?包括上升沿/下降沿、脉冲宽度和视频在内的厉害触发功能，帮助您快速隔离所需信号
?只要捕获到信号，厉害数学运算功能和自动化测量功能便可加快分析速度
?执行 FFT 或加、减或乘波形十分迅速
?16 种自动化测量功能，快速可靠地计算频率或上升时间等重要信号特点，内置很限测试功能轻松识别信号中的问题
?专业设计，让您的工作更轻松
?直观的用户界面配有每条通道专用垂直控制、自动设置和自动量程的功能，使这些仪器变得简单易用，从而缩短学习时间，提高工作效率
?内置的帮助菜单提供有关示波器特性和功能的重要信息
?使用与用户界面相同的语言提供帮助
?进行测量前，只要使用一个按钮便可启动快速、简便的程序，检查探头补偿状况
?示波器可以判断输入波形是否超过预定义边界，自动监测源信号和输出的通过或失败结果
?使用前面板上的 USB 主控端口，快速保存仪器设置、屏幕截图和波形数据
美国Tektronix(泰克) TDS2014C数字存储示波器产品特点：
?100 MHz 带宽模式
?4 通道型号
?全部通道均实现高达2.0 GS/s 采样率
?全部通道均实现 2.5k 点记录长度
?厉害触发，包括脉宽触发和选行视频触发
?16 种自动测量功能及 FFT 分析，简化波形分析
?内置的波形很限测试
?自动化、扩展的数据记录功能
?自动设置和信号自动量程
?内置的上下文相关帮助
?探头检查向导
?多语言用户界面
?5.7 英寸（144 毫米）有源 TFT 彩色显示器
?体积小、重量轻 – 厚度仅 4.9 英寸（124 毫米），重量仅 4.4 磅（2 千克）
?前面板配有 USB 2.0 主控端口，存储数据便捷
?后面板配有 USB 2.0 设备端口，与 PC 连接或连接兼容 PictBridge? 打印机直接打印都十分方便
?随附美国咱家仪器的 LabVIEW SignalExpress? TE 限定版和泰克 OpenChoice? 软件，让工作台实现连通
?内置的数据记录功能可以设置示波器，将用户指定的触发波形保存到 USB 存储设备中，时间长达 24 小时
?还可以选择“无限”选项不间断监控波形
?该模式可以将触发波形保存到外部 USB 存储设备，没有时间长度限制，直到存储设备存满为止
?示波器还会到时引导您插入另一个 USB 存储设备以继续保存波形
?使用后面板 USB 设备端口和随附的 OpenChoice PC 通信软件捕获、保存和分析测量结果，非常方便
?将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel，十分简单
?也可以直接连接任何兼容 PictBridge 打印机来打印图像
?连通测试平台，实现智能调试
美国Tektronix(泰克) TDS2014C数字存储示波器技术参数：
| TDS2000C系列型号 | TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
| 显示器 （QVGA LCD） | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
| 带宽*3 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 通道数量 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部触发输入 | *有型号均包括 | ||||||
| 每条通道上采样率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 记录长度 | 记录长度*有型号*有时基上2.5k 点 | ||||||
| 垂直分辨率 | 8 bits | ||||||
| 垂直灵敏度 | 校准后微调时，*有型号2 mV - 5 V/div | ||||||
| DC 垂直精度 | *有型号上± 3% | ||||||
| 垂直缩放 | 垂直扩展或压缩实时波形或停止的波形 | ||||||
| 很大输入 | 300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC | ||||||
| 位置范围 | 2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V | ||||||
| 带宽限制 | *有型号为20 MHz | ||||||
| 输入耦合 | *有型号上AC, DC, GND | ||||||
| 输入阻抗 | 1 MΩ 并联, 20pF | ||||||
| 时基范围 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div |
| 时基精度 | 50 ppm | ||||||
| 水平缩放 | 水平扩展或折叠活动的波形或停止的波形 | ||||||
| I/O 接口 | |||||||
| USB 端口 | 前面板上的USB 主机端口支持USB 闪存驱动器 仪器背面的USB | ||||||
| GPIB | 可选 | ||||||
| 非易失性存储器 | |||||||
| 参考波形显示 | （2）个2.5 K 点参考波形 | ||||||
| 没有USB 闪存驱动器时的波形存储 | （2） 2.5k 点 | （2） 2.5k 点 | （4） 2.5k 点 | （2） 2.5k 点 | （4） 2.5k 点 | （2） 2.5k 点 | （4） 2.5k 点 |
| 很大USB 闪存驱动器容量 | 64 GB | ||||||
| 没有USB 闪存驱动器时的设置 | 10 个前面板设置 | ||||||
| 带有USB 闪存驱动器时的设置 | 每8 MB 4000 个以上前面板设置 | ||||||
| 带有USB 闪存驱动器的屏幕图 | 每8 MB 128 个以上屏幕图 （图像数量取决于选择的格式） | ||||||
| 带有USB 闪存驱动器时全部保存 | 每8 MB 12 个以上的全部保存操作 一个全部保存操作会创建3-9 个文件 | ||||||
| 尺寸 | 158*326.3*124.2mm | ||||||
| 重量 | 2.0kg（仅仪器） | ||||||
